Egal ob in Baumaschinen, Produktionsanlagen, Landmaschinen oder industriellen Fertigungsanlagen, überall dort, wo große Kräfte kontrolliert und präzise bewegt werden müssen, kommen Hydraulikzylinder zum Einsatz. Ihre Aufgabe besteht darin, hydraulischen Druck in eine lineare Bewegung umzuwandeln und so schwere Lasten zuverlässig zu bewegen oder Positionen exakt anzufahren.
Hydraulikzylinder scheinen auf den ersten Blick vergleichsweise einfach aufgebaut zu sein, aber hinter ihrer Konstruktion versteckt sich ein präzise abgestimmtes Zusammenspiel verschiedenerKomponenten. Besonders die Kolbenstange übernimmt dabei eine zentrale Funktion. Sie überträgt die im Zylinder erzeugte Kraft auf die Maschine und muss dabei hohen mechanischen Belastungen dauerhaft standhalten. In diesem Fachartikel erfahren Sie, wie ein Hydraulikzylinder aufgebaut ist, welche Aufgaben die Kolbenstange übernimmt, welche unterschiedlichen Ausführungen es gibt und worauf bei Auswahl und Wartung der Hydraulikzylinder geachtet werden sollte.
Wie funktioniert ein Hydraulikzylinder?
Ein Hydraulikzylinder arbeitet nach einem einfachen physikalischen Prinzip. Eine Hydraulikpumpe erzeugt Druck im Hydrauliksystem und fördert Hydrauliköl in den Zylinder. Der Druck wirkt auf den Kolben im Inneren vom Zylinder und setzt ihn in Bewegung. Da der Kolben fest mit der Kolbenstange verbunden ist, wird die entstehende Kraft nach außen übertragen und in eine lineare Bewegung umgesetzt.
Je nach Bauart erfolgt die Bewegung nur in eine Richtung oder in beide Richtungen. Einfachwirkende Hydraulikzylinder nutzen den Öldruck nur für das Ausfahren, während die Rückbewegung beispielsweise durch eine Feder oder das Eigengewicht erfolgt. Doppeltwirkende Hydraulikzylinder werden dagegen in beide Bewegungsrichtungen hydraulisch angesteuert und ermöglichen dadurch eine besonders präzise Steuerung. Damit diese Übertragung von Kraft dauerhaft zuverlässig funktioniert, müssen sämtliche Komponenten exakt zusammenarbeiten.
Aufbau eines Hydraulikzylinders
Ein Hydraulikzylinder besteht aus mehreren aufeinander abgestimmten Bauteilen, die gemeinsam die sichere Funktion gewährleisten. Zu den wichtigsten Bestandteilen gehören Zylinderrohr, Kolben inkl. Stange, Dichtungen, Führungselemente, Enddeckel und Hydraulikanschlüsse.

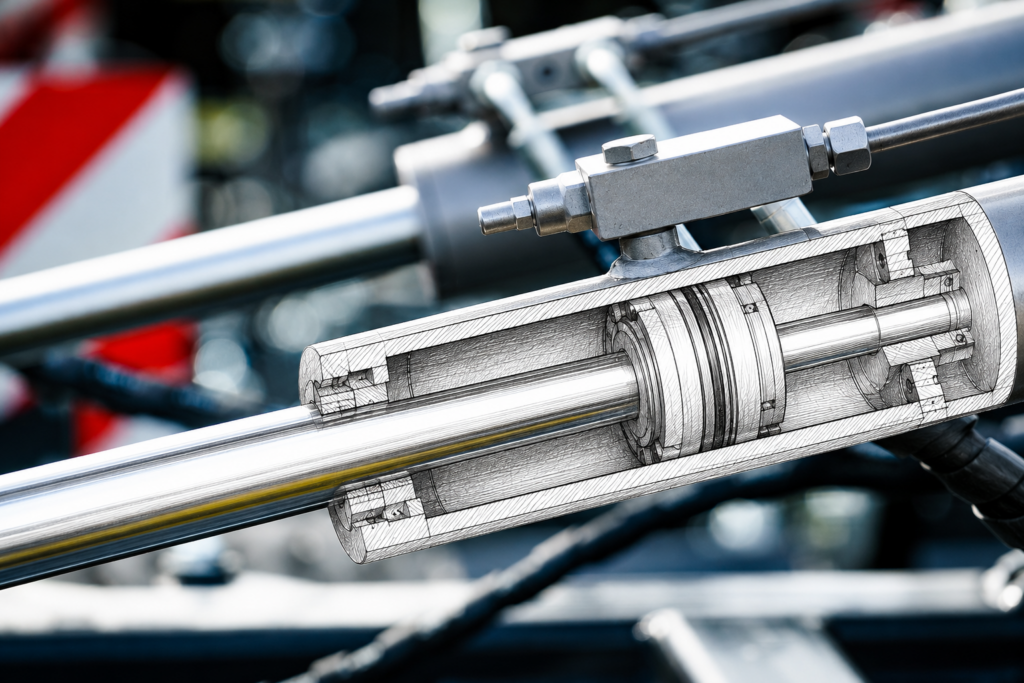

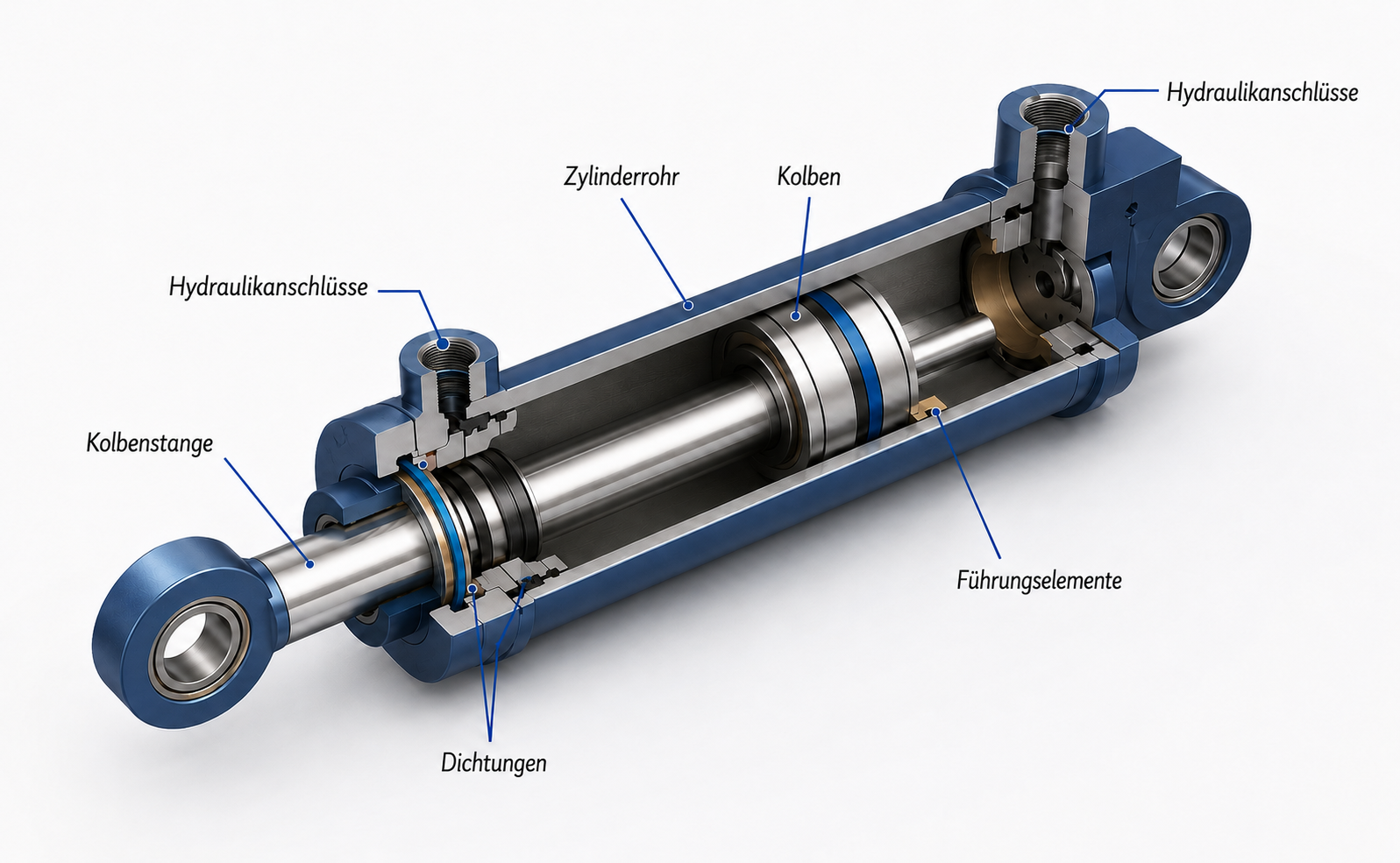

Querschnitt eines Hydraulikzylinders
Das Zylinderrohr bildet den Druckraum vom Hydraulikzylinder. Im Inneren bewegt sich der Kolben, der den Druck der Hydraulik in eine mechanische Bewegung umsetzt. Über die Kolbenstange wird diese Bewegung anschließend auf die angeschlossene Maschine übertragen.
Besonders wichtig sind außerdem die Dichtungen. Sie verhindern, dass Hydrauliköl austritt oder Schmutz in den Zylinder eindringt. Führungselemente sorgen zusätzlich dafür, dass die Stange auch unter Belastung präzise geführt wird und keine unzulässigen Querkräfte entstehen.
Die Kolbenstange – das Verbindungselement zwischen Hydraulik und Maschine
Im Zylinder ist die Stange ist eines der am stärksten beanspruchten Bauteile. Sie verbindet den im Inneren arbeitenden Kolben mit der Maschine und überträgt sämtliche Zug- und Druckkräfte auf das jeweilige Arbeitsgerät. Dabei muss sie dauerhaft hohen Belastungen standhalten. Neben den eigentlichen Arbeitskräften wirken häufig auch Biegebeanspruchungen, Schwingungen oder Stoßbelastungen auf die Stange ein. Gleichzeitig bewegt sie sich ständig durch die Dichtungen des Hydraulikzylinders. Bereits kleinste Beschädigungen der Oberfläche können deshalb dazu führen, dass Dichtungen schneller verschleißen oder Hydrauliköl austritt.
Aus diesem Grund spielen Materialqualität, Oberflächenbearbeitung und Korrosionsschutz eine entscheidende Rolle für die Lebensdauer eines Hydraulikzylinders.
Welche Arten von Kolbenstangen gibt es?
Je nach Einsatzgebiet kommen unterschiedliche Ausführungen von Kolbenstangen zum Einsatz. Die Auswahl richtet sich nach Belastung, Umgebungsbedingungen und den Anforderungen der jeweiligen Hydraulikanwendung.
1. Hartverchromte Kolbenstangen
Hartverchromte Kolbenstangen gehören zu den am häufigsten eingesetzten Varianten. Die verchromte Oberfläche sorgt für eine hohe Verschleißfestigkeit, eine geringe Reibung und einen guten Korrosionsschutz. Dadurch eignen sie sich für zahlreiche industrielle Anwendungen sowie für mobile Hydrauliksysteme.
2. Induktiv gehärtete Kolbenstangen
Für besonders hohe mechanische Belastungen werden häufig induktiv gehärtete Kolbenstangen verwendet. Durch das spezielle Härtungsverfahren wird die Oberfläche besonders widerstandsfähig gegenüber Verschleiß und Kerbbelastungen. Diese Ausführung findet sich häufig in schweren Baumaschinen oder Pressenanlagen.
3. Kolbenstangen aus Edelstahl
In Bereichen mit aggressiven Medien oder hohen hygienischen Anforderungen kommen Edelstahl-Kolbenstangen zum Einsatz. Sie bieten einen ausgezeichneten Korrosionsschutz und werden beispielsweise in der Lebensmittelindustrie, der Chemieindustrie oder im Offshore-Bereich eingesetzt.
4. Spezialbeschichtungen
Für besonders anspruchsvolle Anwendungen existieren außerdem verschiedene Spezialbeschichtungen, beispielsweise keramische Beschichtungen oder moderne thermische Spritzverfahren. Sie erhöhen die Verschleißfestigkeit zusätzlich und können die Lebensdauer der Kolbenstange im Zylinder unter extremen Einsatzbedingungen deutlich verlängern.
Welche Ausführung die richtige ist, hängt stets von den Anforderungen der jeweiligen Anwendung ab. Faktoren wie Betriebsdruck, Temperatur, Umwelteinflüsse, Korrosionsbelastung und Bewegungszyklen sollten bereits bei der Auslegung berücksichtigt werden.
Typische Schäden an Kolbenstangen
Trotz ihrer robusten Bauweise unterliegen Kolbenstangen einem natürlichen Verschleiß. Besonders häufig treten Beschädigungen der Oberfläche auf. Typische Schadensbilder sind Kratzer, Riefen, Korrosionsstellen, Chromabplatzungen oder verbogene Kolbenstangen infolge mechanischer Überlastung (z.B.defekte Lagerungen). Solche Beschädigungen beeinträchtigen nicht nur die Funktion der Stange selbst, sondern führen häufig auch zu Schäden an den Dichtungen. Die Folge können Ölverluste im Zylinder, Leistungsverluste oder im schlimmsten Fall ein kompletter Ausfall des Hydraulikzylinders sein. Regelmäßige Sichtkontrollen helfen dabei, erste Anzeichen von Verschleiß frühzeitig zu erkennen und größere Schäden zu vermeiden.
Reparatur oder Austausch?
Nicht jeder beschädigte Hydraulikzylinder muss sofort ersetzt werden. Je nach Schadensbild kann eine fachgerechte Instandsetzung wirtschaftlicher sein als ein kompletter Austausch. Beschädigte Dichtungen lassen sich häufig erneuern. Auch kleinere Oberflächenschäden an Kolbenstangen können unter bestimmten Voraussetzungen aufgearbeitet werden. Bei starken Korrosionsschäden, tiefen Riefen oder einer verbogenen Stange ist dagegen häufig ein Austausch der betroffenen Komponenten erforderlich.
Welche Lösung wirtschaftlich sinnvoll ist, sollte immer anhand des tatsächlichen Schadensbildes beurteilt werden. Eine fachgerechte Begutachtung verhindert unnötige Kosten und erhöht die Betriebssicherheit der Anlage – nehmen Sie hierzu gerne Kontakt zu uns auf.
Fazit: Die richtige Kolbenstange entscheidet über die Leistungsfähigkeit des Hydraulikzylinders
Zylinder gehören zu den zentralen Komponenten jeder Anlage in der Hydraulik. Ihre Leistungsfähigkeit hängt jedoch entscheidend von der Qualität und der richtigen Ausführung der Stange ab. Material, Oberflächenbeschaffenheit und Korrosionsschutz müssen exakt auf die jeweilige Anwendung und Kraft abgestimmt sein, damit der Hydraulikzylinder dauerhaft zuverlässig arbeitet. Regelmäßige Wartung, frühzeitige Schadenskontrollen und eine fachgerechte Instandsetzung tragen wesentlich dazu bei, Ausfälle zu vermeiden und die Lebensdauer hydraulischer Systeme zu verlängern.
Die HBT GROUP unterstützt Sie dabei mit langjähriger Erfahrung im Bereich der Hydraulik. Von der Reparatur einzelner Hydraulikzylinder über den Austausch von Kolbenstangen bis hin zur Fertigung und Instandsetzung kompletter Hydraulikkomponenten erhalten Sie bei uns maßgeschneiderte Lösungen für Ihre Anwendung.
Sie suchen einen kompetenten Partner für Ihre Hydrauliklösungen? Nehmen Sie gerne Kontakt zu uns auf und profitieren Sie von unserer langjährigen Erfahrung.
